產品介紹· Introduction

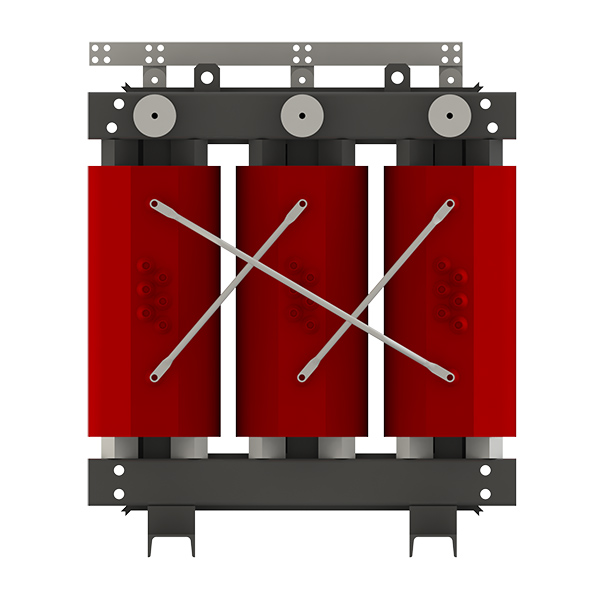

SC(B)12系列10KV級產品為環氧澆注無勵磁調壓干式變壓器，因應居配要求結構配備減震裝置，滿足低噪需求。本型采用帶填料的F級環氧樹脂混合料，經真空脫氣處理后，注入表面放有玻璃絲成型網格增強的線圈內干燥成型。本型產品在機械強度、電氣強度、耐熱強度方面，均有顯著的提升。絕緣材料具有阻燃、防爆、無污染性能，解決了使用單位的后顧之憂。裝置有溫度監控系統的變壓器可根據運行溫度來控制風冷系統的啟停。也可在極端溫度情況下，發出高溫警報信號、超溫跳閘信號。本型產品可選購不銹鋼、冷板噴塑、鋁合金三種材料為干變外殼，進出線可以選用上進上出，下進上出，下進下出方式。
本系列產品低損耗，低噪音，體積小，重量輕，占地空間少，安裝費用低；相較于SC(B)11系列，本型產品具有更節能、減噪特點。免維護，防潮性能好，適應高濕度和其他惡劣環境中運行。
產品特點· Features
1、阻燃、防爆、無污染
2、抗短路能力強
3、耐雷電沖擊性能好
4、維護費用低
5、損耗低，節電效果好
6、配備減震裝置
訂貨須知· Notice To Order
1、產品型號
2、額定容量
3、電壓組合
4、調壓范圍
5、頻率
6、聯結組別
7、短路阻抗
8、干變外殼尺寸、材質
9、進出線方式
10、特殊要求，需注明確認
10kV級SC(B)型干式變壓器
產品標準：GB 20052-2020 GB/T 1094.11-2022 GB/T 10228-2015
額定高壓：10(11、10.5、6.6、6.3、6)kV
聯結組別: Dyn11或Yyn0
額定低壓：0.4kV
絕緣水平：LI75AC35/AC3
SCB12干式變壓器參數表 Table of SCB12 series dry type transformer parameters
|
額定容量 Rated power (kVA) |
短路阻抗 Short-circuit impedance (%) |
空載損耗 No-load loss (W) |
負載損耗 Load loss (W) |
本體尺寸 Transformer dimensions 寬×深×高 Width/ Depth/ Height |
外殼尺寸 Shell dimensions 寬×深×高 Width/ Depth/ Height |
軌距 Rail gauge di×d2 |
|
30 |
4 |
150 |
760 |
780×500×628 |
1400×1200×2200 |
300×400 |
|
50 |
4 |
215 |
1070 |
850×700×706 |
1400×1200×2200 |
400×600 |
|
80 |
4 |
295 |
1480 |
890×800×796 |
1400×1200×2200 |
400×700 |
|
100 |
4 |
320 |
1690 |
900×900×856 |
1400×1200×2200 |
400×800 |
|
125 |
4 |
375 |
1980 |
920×900×876 |
1400×1200×2200 |
400×800 |
|
160 |
4 |
430 |
2280 |
930×900×916 |
1400×1200×2200 |
400×800 |
|
200 |
4 |
495 |
2710 |
940×950×986 |
1400×1200×2200 |
450×850 |
|
250 |
4 |
575 |
2960 |
950×950×1057 |
1400×1200×2200 |
450×850 |
|
315 |
4 |
705 |
3730 |
1000×1000×971 |
1700×1300×2200 |
660×900 |
|
400 |
4 |
785 |
4280 |
1020×1000×1016 |
1700×1300×2200 |
660×900 |
|
500 |
4 |
930 |
5230 |
1140×1050×1049 |
1700×1300×2200 |
660×950 |
|
630 |
6 |
1040 |
6400 |
1230×1100×1086 |
1900×1400×2200 |
660×1000 |
|
800 |
6 |
1215 |
7460 |
1300×1100×1045 |
1900×1400×2200 |
820×1000 |
|
1000 |
6 |
1415 |
8760 |
1400×1100×1105 |
1900×1400×2200 |
820×1000 |
|
1250 |
6 |
1670 |
10370 |
1420×1200×1200 |
1900×1400×2200 |
820×1100 |
|
1600 |
6 |
1960 |
12580 |
1460×1200×1268 |
2200×1700×2200 |
820×1100 |
|
2000 |
6 |
2440 |
15560 |
1560×1200×1330 |
2200×1700×2200 |
820×1100 |
|
2500 |
6 |
2880 |
18450 |
1660×1300×1463 |
2200×1700×2200 |
820×1200 |
SCB14干式變壓器參數表 Table of SCB14 series dry type transformer parameters
|
額定容量 Rated power (kVA) |
短路阻抗 Short-circuit impedance(%) |
空載損耗 No-load loss (W) |
負載損耗 Load loss (W) |
本體尺寸 Transformer dimensions寬×深×高Width/ Depth/ Height |
外殼尺寸 Shell dimensions寬×深×高Width/ Depth/ Height |
軌距 Rail gauge di×d2 |
|
30 |
4 |
130 |
685 |
810×500×638 |
1400×1200×2200 |
300×400 |
|
50 |
4 |
185 |
965 |
880×700×786 |
1400×1200×2200 |
400×600 |
|
80 |
4 |
250 |
1330 |
910×800×808 |
1400×1200×2200 |
400×700 |
|
100 |
4 |
270 |
1520 |
930×900×856 |
1400×1200×2200 |
400×800 |
|
125 |
4 |
320 |
1780 |
930×900×866 |
1400×1200×2200 |
400×800 |
|
160 |
4 |
365 |
2050 |
960×900×936 |
1400×1200×2200 |
400×800 |
|
200 |
4 |
420 |
2440 |
970×950×956 |
1400×1200×2200 |
450×850 |
|
250 |
4 |
490 |
2665 |
980×950×1003 |
1400×1200×2200 |
450×850 |
|
315 |
4 |
600 |
3355 |
1040×1000×1016 |
1700×1300×2200 |
660×900 |
|
400 |
4 |
665 |
3850 |
1060×1000×1026 |
1700×1300×2200 |
660×900 |
|
500 |
4 |
790 |
4705 |
1170×1050×1026 |
1700×1300×2200 |
660×950 |
|
630 |
6 |
885 |
5760 |
1280×1100×1051 |
1900×1400×2200 |
660×1000 |
|
800 |
6 |
1035 |
6715 |
1330×1100×1085 |
1900×1400×2200 |
820×1000 |
|
1000 |
6 |
1205 |
7885 |
1390×1100×1155 |
1900×1400×2200 |
820×1000 |
|
1250 |
6 |
1420 |
9335 |
1440×1200×1230 |
1900×1400×2200 |
820×1100 |
|
1600 |
6 |
1665 |
11320 |
1530×1200×1301 |
2200×1700×2200 |
820×1100 |
|
2000 |
6 |
2075 |
14005 |
1620×1200×1396 |
2200×1700×2200 |
820×1100 |
|
2500 |
6 |
2450 |
16605 |
1690×1300×1508 |
2200×1700×2200 |
820×1200 |
SCB18干式變壓器參數表 Table of SCB18 series dry type transformer parameters
|
額定容量 Rated power (kVA) |
短路阻抗 Short-circuit impedance (%) |
空載損耗 No-load loss (W) |
負載損耗 Load loss (W) |
本體尺寸 Transformer dimensions寬×深×高Width/ Depth/ Height |
外殼尺寸 Shell dimensions寬×深×高Width/ Depth/ Height |
軌距 Rail gauge di×d2 |
|
30 |
4 |
105 |
685 |
830×500×688 |
1400×1200×2200 |
300×400 |
|
50 |
4 |
155 |
965 |
890×700×786 |
1400×1200×2200 |
400×600 |
|
80 |
4 |
210 |
1330 |
920×800×828 |
1400×1200×2200 |
400×700 |
|
100 |
4 |
230 |
1520 |
940×900×876 |
1400×1200×2200 |
400×800 |
|
125 |
4 |
270 |
1780 |
950×900×883 |
1400×1200×2200 |
400×800 |
|
160 |
4 |
310 |
2050 |
970×900×956 |
1400×1200×2200 |
400×800 |
|
200 |
4 |
360 |
2440 |
980×950×986 |
1400×1200×2200 |
450×850 |
|
250 |
4 |
415 |
2665 |
990×950×996 |
1400×1200×2200 |
450×850 |
|
315 |
4 |
510 |
3355 |
1050×1000×1013 |
1700×1300×2200 |
660×900 |
|
400 |
4 |
570 |
3850 |
1070×1000×1036 |
1700×1300×2200 |
660×900 |
|
500 |
4 |
670 |
4705 |
1180×1050×1079 |
1700×1300×2200 |
660×950 |
|
630 |
6 |
750 |
5760 |
1300×1100×1051 |
1900×1400×2200 |
660×1000 |
|
800 |
6 |
875 |
6715 |
1350×1100×1100 |
1900×1400×2200 |
820×1000 |
|
1000 |
6 |
1020 |
7885 |
1420×1100×1175 |
1900×1400×2200 |
820×1000 |
|
1250 |
6 |
1205 |
9335 |
1450×1200×1250 |
1900×1400×2200 |
820×1100 |
|
1600 |
6 |
1415 |
11320 |
1540×1200×1320 |
2200×1700×2200 |
820×1100 |
|
2000 |
6 |
1760 |
14005 |
1640×1200×1416 |
2200×1700×2200 |
820×1100 |
|
2500 |
6 |
2080 |
16605 |
1710×1300×1528 |
2200×1700×2200 |
820×1200 |
