產品介紹 / introduction
我公司生產的油浸式變壓器是一種優良的低損耗系列產品。節能效果明顯，可廣泛用于城鄉工農業電網，其鐵心采用階梯接縫（Step-Lap）新工藝，提高了空載性能，降低了噪聲。
產品特點 / features
1、鐵心全部采用優質冷軋硅鋼片，國內先進的橫剪線，剪切毛刺小、疊積精度高；同時采用全斜接縫、不沖孔、不疊上鐵軌工藝，有效地降低了變壓器的空載損耗、空載電流和噪音。
2、變壓器線圈采用質保體系嚴密的供方生產的高純度無氧銅，有效地降低了銅耗；墊塊邊緣倒角，壓緊時受力均勻，可靠性增加。
3、定位結構牢靠，器身能承受住各種運輸條件下的沖擊考驗而不發生位移。
4、采用波紋油箱的變壓器運行中變壓器油的熱脹冷縮由波紋片的彈性調節，不再和空氣聯通，徹底解決油老化影響產品使用壽命的難題，同時占地面積小，外形美觀，減少維護。
5、根據用戶需要可配備齊全的附件，如氣體繼電器、三合一保護裝置、油壓速動繼電器等附件。
6、根據用戶需要低壓大電流繞組我公司可采用銅箔繞制，一方面降低繞組橫向漏磁減小渦流損耗，同時提高變壓器突發短路時的承受能力，提高變壓器的抗短路性。
訂貨須知 / notice toorder
訂貨時請?zhí)峁┫铝袇?shù)：
1、產品型號
2、額定容量
3、電壓組合
4、調壓范圍
5、頻率
6、聯結組標號
7、短路阻抗
8、特殊要求的產品，注明技術要求

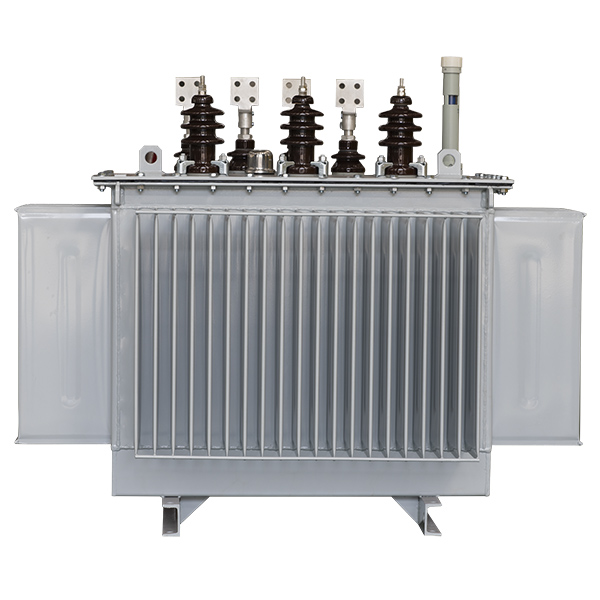

10kV級S型油浸式變壓器
產品標準:GB20052-2020 GB/T6451-2015 ： GB 1094.1-2013
額定高壓:10 (11、10.5、6.6、6.3、6) kV
聯結組別:Dyn11. YznlK Yyn0
額定低壓：0.4kV
絕緣水平:LI75AC35/AC3
S13油浸式變壓器參數表 Table of S13 series oil-immersed power transformer parameters
|
額定容量 Rated power (kVA) |
短路阻抗 Short-circuit impedance (%) |
空載損耗 No-load loss (W) |
負載損耗 Load loss (W) |
空載電流 No-load current (%) |
重量 Weight |
外形尺寸 Overall dimensions 寬×深×高 Width/ Depth/ Height |
軌距 Rail gauge |
|
|
油重 Oil weight |
總重 Total weight |
|||||||
|
30 |
4.0 |
80 |
630/600 |
1.2 |
70 |
340 |
790×580×910 |
400 |
|
50 |
4.0 |
100 |
910/870 |
1.2 |
75 |
410 |
830×600×970 |
400 |
|
63 |
4.0 |
110 |
1090/1040 |
1.0 |
80 |
440 |
850×630×1000 |
400 |
|
80 |
4.0 |
130 |
1310/1250 |
1.0 |
85 |
470 |
900×650×1000 |
400 |
|
100 |
4.0 |
150 |
1580/1500 |
0.8 |
90 |
500 |
950×700×1000 |
400 |
|
125 |
4.0 |
170 |
1890/1800 |
0.8 |
105 |
600 |
1100×800×1000 |
550 |
|
160 |
4.0 |
200 |
2310/2200 |
0.7 |
115 |
700 |
1200×900×1050 |
550 |
|
200 |
4.0 |
240 |
2730/2600 |
0.7 |
125 |
750 |
1300×1000×1050 |
550 |
|
250 |
4.0 |
290 |
3200/3050 |
0.7 |
140 |
900 |
1400×1050×1100 |
550 |
|
315 |
4.0 |
340 |
3830/3650 |
0.6 |
175 |
1050 |
1500×1100×1150 |
660 |
|
400 |
4.0 |
410 |
4520/4300 |
0.6 |
210 |
1300 |
1550×1150×1150 |
660 |
|
500 |
4.0 |
480 |
5410/5150 |
0.6 |
260 |
1500 |
1650×1230×1200 |
660 |
|
630 |
4.5 |
570 |
6200 |
0.6 |
280 |
1700 |
1600×1250×1250 |
820 |
|
800 |
4.5 |
700 |
7500 |
0.5 |
370 |
2100 |
2100×1300×1650 |
820 |
|
1000 |
4.5 |
830 |
10300 |
0.5 |
420 |
2400 |
2150×1350×1700 |
820 |
|
1250 |
4.5 |
970 |
12000 |
0.5 |
480 |
2700 |
2200×1400×1800 |
820 |
|
1600 |
4.5 |
1170 |
14500 |
0.5 |
580 |
3400 |
2300×1450×1900 |
820 |
|
2000 |
5.0 |
1360 |
18300 |
0.4 |
800 |
4400 |
2100×2200×2100 |
820 |
|
2500 |
5.0 |
1600 |
21200 |
0.4 |
860 |
5000 |
2150×2300×2200 |
820 |
S20油浸式變壓器參數表 Table of S20 series oil-immersed power transformer parameters
|
額定容量 Rated power (kVA) |
短路阻抗 Short-circuit impedance (%) |
空載損耗 No-load loss (W) |
負載損耗 Load loss (W) |
空載電流 No-load current (%) |
重量 Weight |
外形尺寸 Overall dimensions 寬×深×高 Width/ Depth/ Height |
軌距 Rail gauge |
|
|
油重 Oil weight |
總重 Total weight |
|||||||
|
30 |
4.0 |
70 |
505/480 |
1.2 |
100 |
480 |
820×600×930 |
400 |
|
50 |
4.0 |
90 |
730/695 |
1.2 |
110 |
550 |
850×620×1000 |
400 |
|
63 |
4.0 |
100 |
870/830 |
1.0 |
115 |
590 |
870×650×1000 |
400 |
|
80 |
4.0 |
115 |
1050/1000 |
1.0 |
120 |
610 |
920×680×1050 |
400 |
|
100 |
4.0 |
135 |
1265/1200 |
0.8 |
130 |
640 |
970×750×1050 |
400 |
|
125 |
4.0 |
150 |
1510/1440 |
0.8 |
140 |
750 |
1120×850×1050 |
550 |
|
160 |
4.0 |
180 |
1850/1760 |
0.7 |
150 |
850 |
1280×970×1050 |
550 |
|
200 |
4.0 |
215 |
2185/2080 |
0.7 |
190 |
900 |
1300×1000×1080 |
550 |
|
250 |
4.0 |
260 |
2560/2440 |
0.7 |
220 |
1050 |
1400×1100×1150 |
550 |
|
315 |
4.0 |
305 |
3065/2920 |
0.6 |
250 |
1200 |
1500×1150×1200 |
660 |
|
400 |
4.0 |
370 |
3615/3440 |
0.6 |
300 |
1500 |
1580×1200×1200 |
660 |
|
500 |
4.0 |
430 |
4330/4120 |
0.6 |
340 |
1800 |
1680×1250×1250 |
660 |
|
630 |
4.5 |
510 |
4960 |
0.6 |
280 |
2200 |
1700×1300×1300 |
820 |
|
800 |
4.5 |
630 |
6000 |
0.5 |
370 |
2600 |
2100×1400×1700 |
820 |
|
1000 |
4.5 |
745 |
8240 |
0.5 |
420 |
3100 |
2150×1450×1800 |
820 |
|
1250 |
4.5 |
870 |
9600 |
0.5 |
480 |
3600 |
2200×1500×1900 |
820 |
|
1600 |
4.5 |
1050 |
11600 |
0.5 |
580 |
4300 |
2250×1800×2200 |
820 |
|
2000 |
5.0 |
1225 |
14640 |
0.4 |
800 |
5100 |
2300×2100×2300 |
820 |
|
2500 |
5.0 |
1440 |
14840 |
0.4 |
860 |
7200 |
2350×2200×2300 |
820 |
S22油浸式變壓器參數表 Table of S22 series oil-immersed power transformer parameters
|
額定容量 Rated power (kVA) |
短路阻抗 Short-circuit impedance (%) |
空載損耗 No-load loss (W) |
負載損耗 Load loss (W) |
空載電流 No-load current (%) |
重量 Weight |
外形尺寸 Overall dimensions 寬×深×高 Width/ Depth/ Height |
軌距 Rail gauge |
|
|
油重 Oil weight |
總重 Total weight |
|||||||
|
30 |
4.0 |
65 |
455/430 |
1.2 |
130 |
620 |
870×600×970 |
400 |
|
50 |
4.0 |
80 |
655/625 |
1.2 |
140 |
680 |
890×620×1020 |
400 |
|
63 |
4.0 |
90 |
785/745 |
1.0 |
150 |
700 |
890×650×1020 |
400 |
|
80 |
4.0 |
105 |
945/900 |
1.0 |
160 |
750 |
950×680×1050 |
400 |
|
100 |
4.0 |
120 |
1140/1080 |
0.8 |
170 |
800 |
980×750×1070 |
400 |
|
125 |
4.0 |
135 |
1360/1295 |
0.8 |
180 |
1000 |
1150×850×1080 |
550 |
|
160 |
4.0 |
160 |
1665/1585 |
0.7 |
200 |
1200 |
1280×970×1100 |
550 |
|
200 |
4.0 |
190 |
1970/1870 |
0.7 |
240 |
1300 |
1320×1020×1150 |
550 |
|
250 |
4.0 |
230 |
2300/2195 |
0.7 |
260 |
1500 |
1450×1100×1200 |
550 |
|
315 |
4.0 |
270 |
2760/2630 |
0.6 |
280 |
1600 |
1550×1120×1300 |
660 |
|
400 |
4.0 |
330 |
3250/3095 |
0.6 |
300 |
1700 |
1620×1140×1300 |
660 |
|
500 |
4.0 |
385 |
3900/3710 |
0.6 |
340 |
2050 |
1650×1160×1350 |
660 |
|
630 |
4.5 |
460 |
4460 |
0.6 |
420 |
3000 |
1680×1180×1400 |
820 |
|
800 |
4.5 |
560 |
5400 |
0.5 |
560 |
3500 |
1700×1200×1600 |
820 |
|
1000 |
4.5 |
665 |
7415 |
0.5 |
620 |
4000 |
2200×1400×1800 |
820 |
|
1250 |
4.5 |
780 |
8640 |
0.5 |
700 |
4400 |
2300×1600×2100 |
820 |
|
1600 |
4.5 |
940 |
10440 |
0.5 |
750 |
5100 |
2400×1900×2300 |
820 |
|
2000 |
5.0 |
1085 |
13180 |
0.4 |
800 |
5400 |
2500×1950×2400 |
820 |
|
2500 |
5.0 |
1280 |
13360 |
0.4 |
1200 |
9300 |
2700×2000×2750 |
820 |
